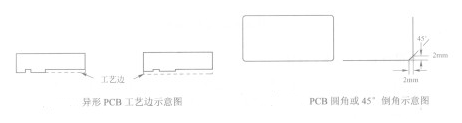

SMT生产设备具有全自动、高精度、高速度、高效益等特点。PCB设计必须满足SMT设备的要求。SMT生产设备对设计的要求包括：PCB外形、尺寸，定位孔和夹持边，基准标志（ Mark），拼板，选择元器件封装及包装形式，PCB设计的输出文件等。

由于焊接工艺有差异，因此再流焊与波峰焊贴片元件的排列方向设计都有各自相应的要求。

元器件布局既要满足整机电气性能和机械结构的要求，又要满足SMT生产工艺要求。由于设计引起的产品质量问题在生产中是很难克服的，因此要求PCB设计工程师基本了解SMT的工艺特点，根据不同的工艺进行元器件布局设计。正确的设计可以将焊接缺陷降到最低。

元器件布局要根据smt贴片加工生产设各和工艺特点进行设计。不同的工艺，如smt贴片再流焊和波峰焊，对元件的布局是不一样的:双面再流焊时，对主面和辅面的布局也有不同的要求，等等。元件布局要满足再流焊、波峰焊的工艺要求和间距要求。

波峰焊是将熔化的焊料，经电动泵或电磁泵喷流成设计要求的焊料波，使预先装有电子元器件的印制板通过焊料波，实现元器件焊端或引脚与印制板焊盘间机械与电气连接的软钎焊。波峰焊用于印制板装联已有20多年的历史，现在已成为种非常成熟的电子装联工艺技术，目前主要用于通孔插装组件和采用混合组装方式的表面组件的焊接。

元器件布局要根据smt贴片加工生产设各和工艺特点进行设计。不同的工艺，如smt贴片再流焊和波峰焊，对元件的布局是不一样的：双面再流焊时，对主面和辅面的布局也有不同的要求，等等。

半导体材料是半导体产业发展的基础，它融合了当代众多学科的先进成果，在半导体制造技术不断升级和产业的持续创新发展中扮演着重要角色。半导体技术每前进一步都对材料提出新的要求，而材料技术的每一次发展也都为半导体新结构、新器件的开发提供了新的思路。2019年，国内半导体材料在各方共同努力下，部分中高端领域取得可喜突破，国产化进一步提升。

定位框尺寸和芯片外形相同；线宽为0.2～0.25mm：45。倒角表示芯片方向；外框定位线有丝印、敷铜两种。前者会产生误差，后者更精确。另外，在定位框外应设置2个Mark点。
