你见过24种电子元器件研磨后的样子吗

阅读量：607

分享：
2021-05-12 14:51:36

天天都在用电子元器件，里面长什么样？想看看吗？今天带大家看看电子元器件不为人熟知的内部结构，以下是这些元器件经过切割研磨后的横截面照片：

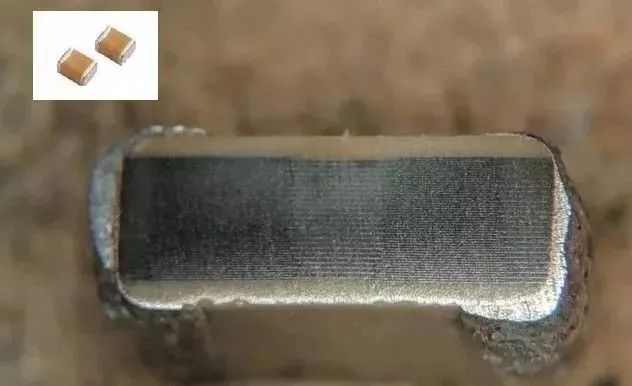

表贴电容

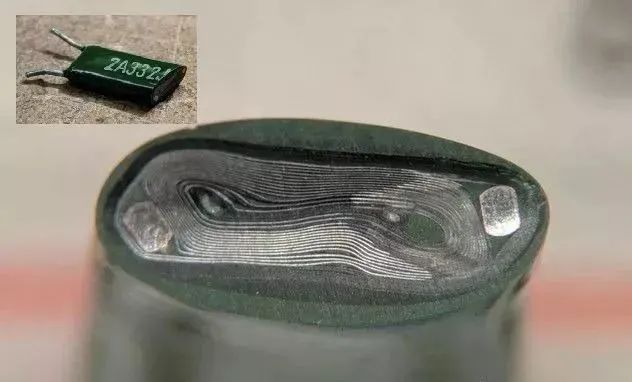

薄膜电容

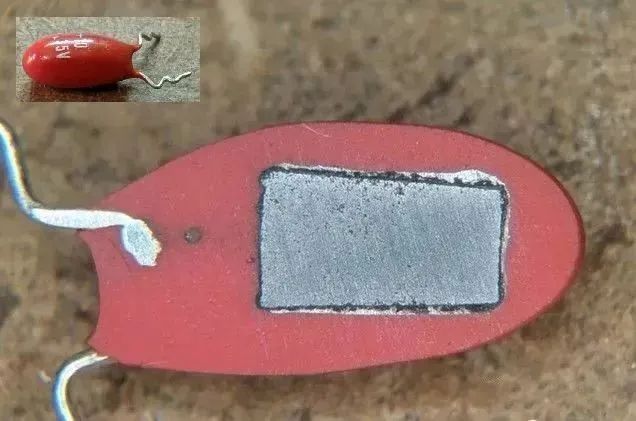

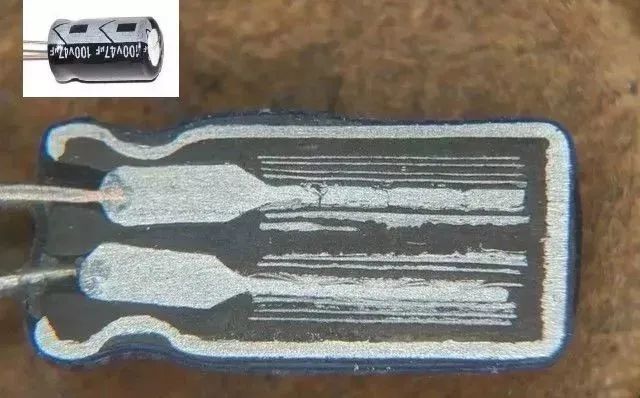

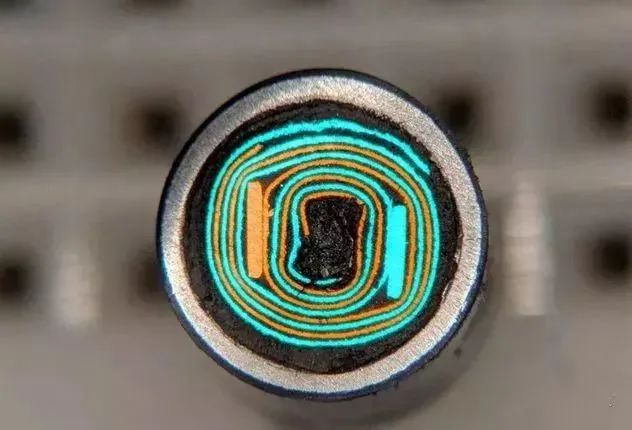

电解电容

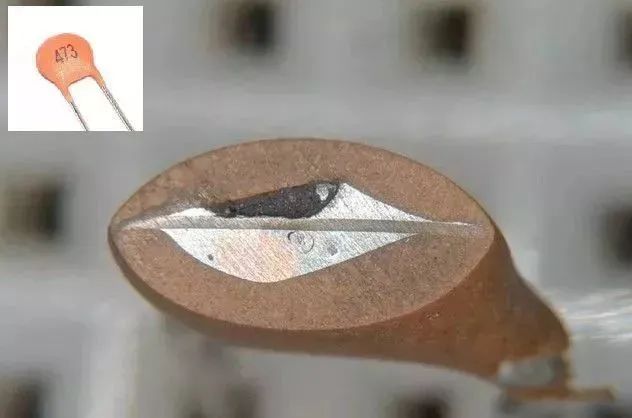

瓷片电容


钽电容

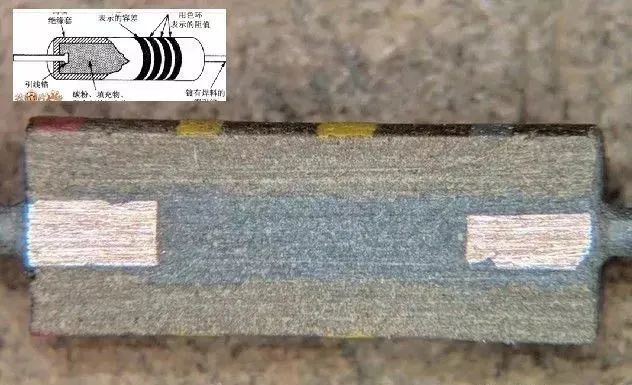

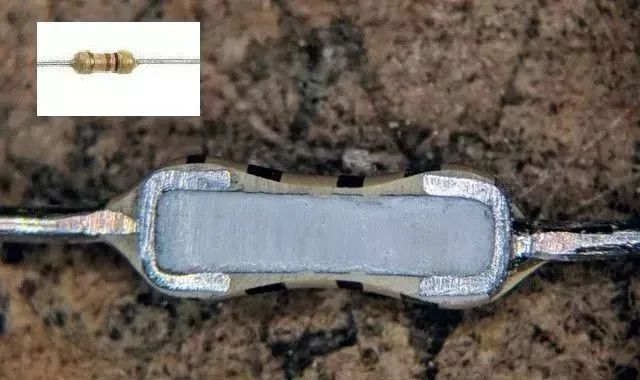

金属膜电阻


淡粉电阻

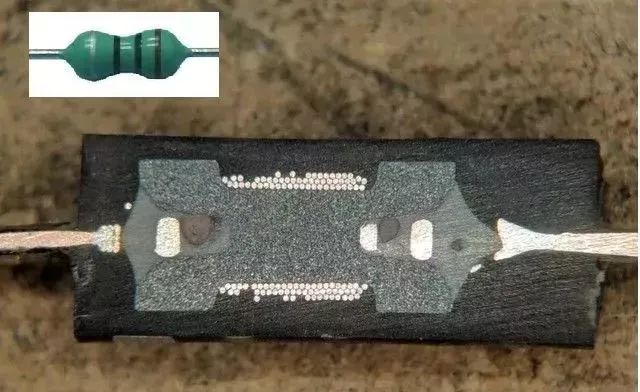

色环电感


LED

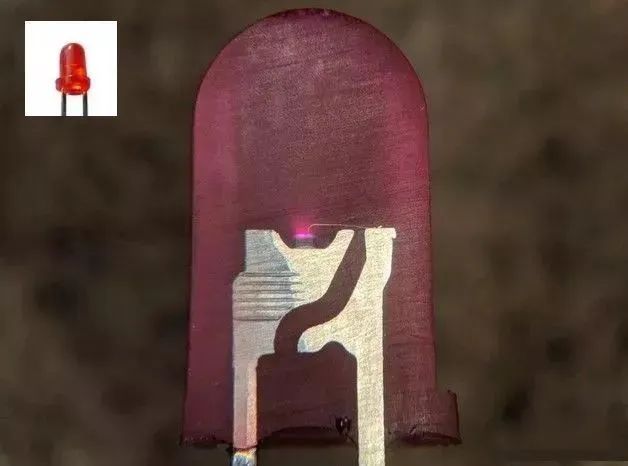

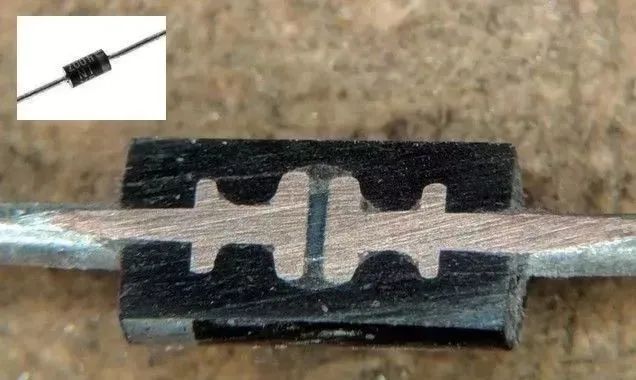

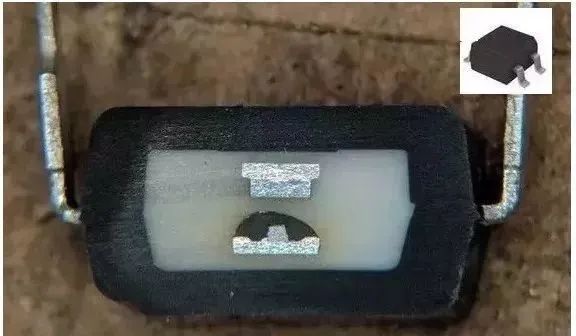

二极管

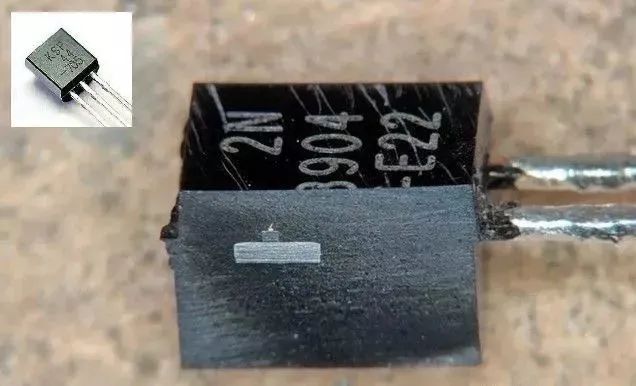

三极管


按钮

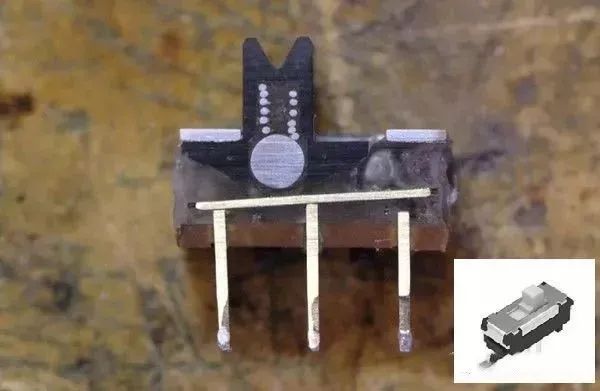

滑动单刀双掷开关

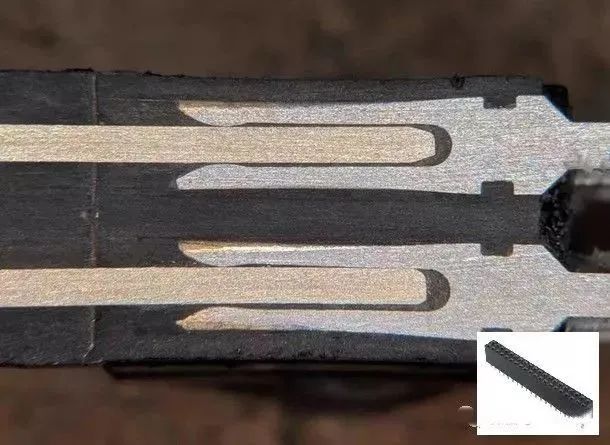

双排插针

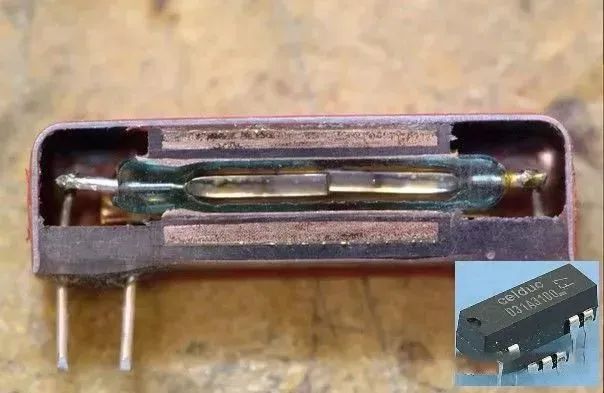

干簧管继电器

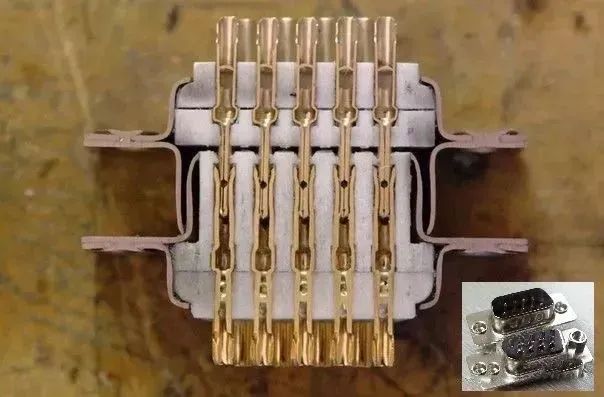

DB9接头

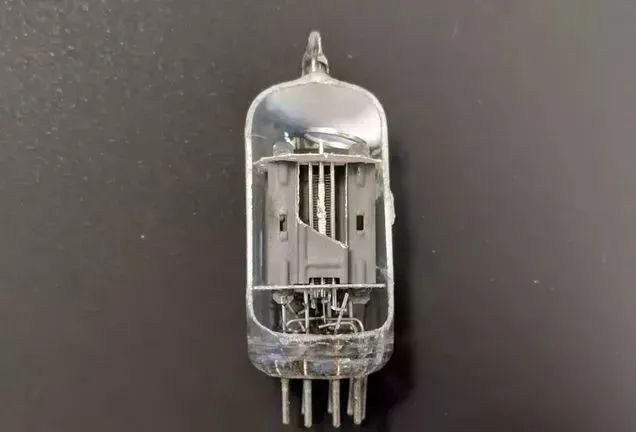

电子管

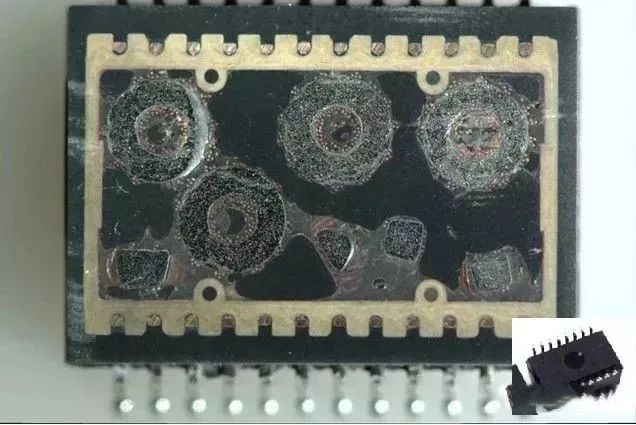

网络变压器

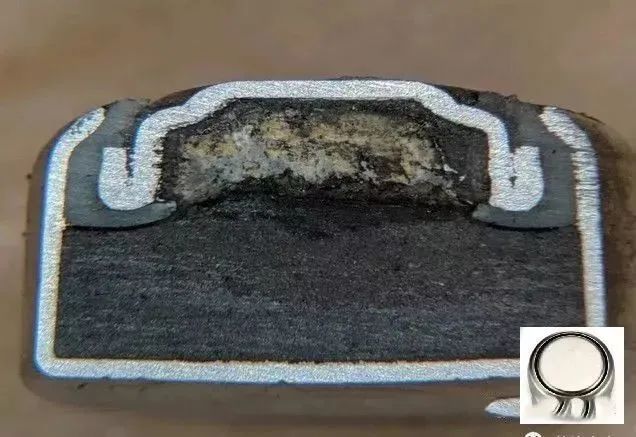

纽扣电池

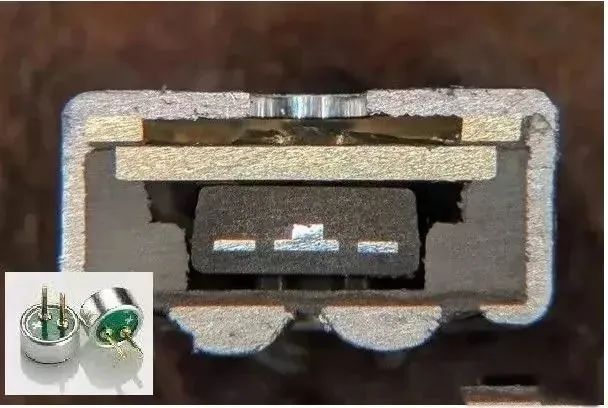

驻极体MIC

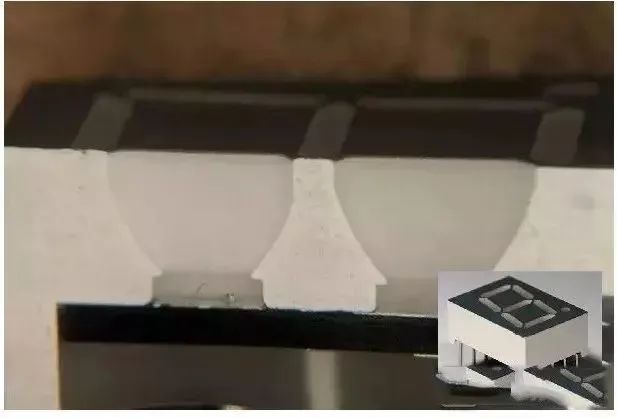

七段数码管


光耦

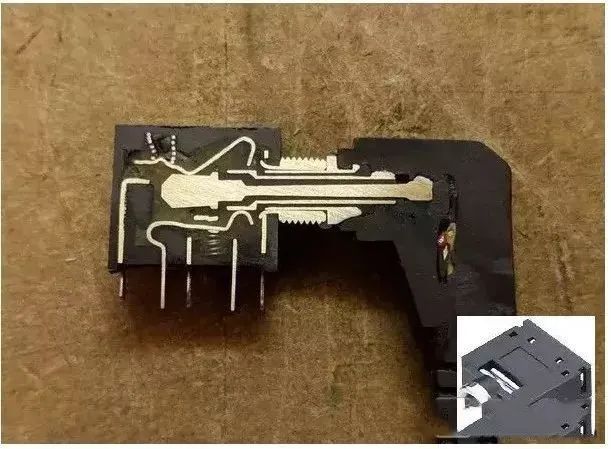

耳机接头

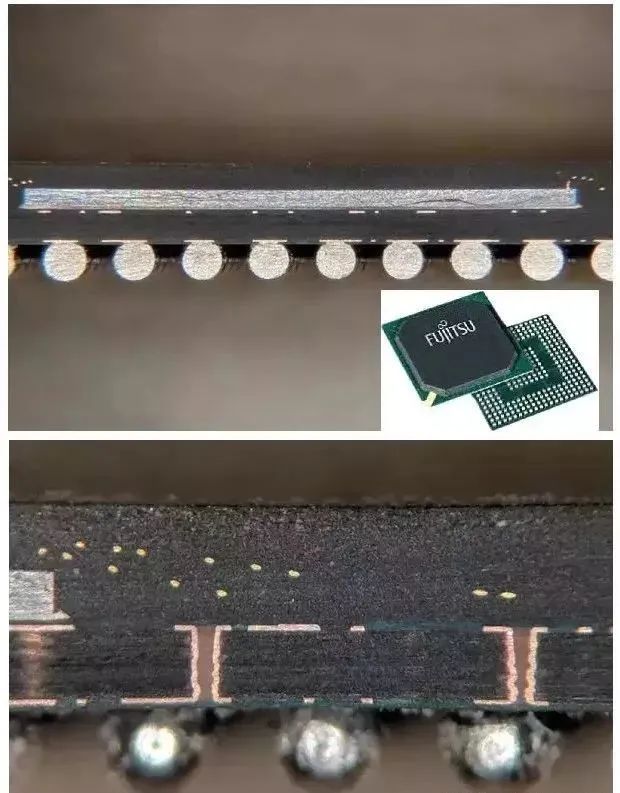

BGA封装


制作上述元器件的横截面，一般需要经过以下步骤： 【1】将元器件使用环氧树脂抽真空浸泡进行固定； 【2】使用研磨或者切割去掉元器件表层部分； 【3】对剩余部分进行抛光，显示清晰的截面图像； 【4】在放大镜或者显微镜下进行拍照观察。
