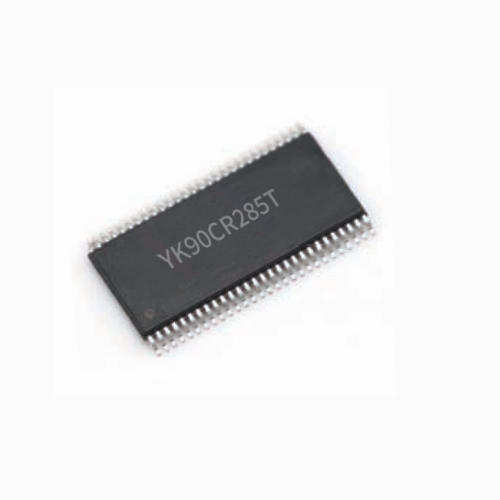

元坤智造 宇航芯片 LVDS串行器/解串器电路 YK90CR285T

YK90CR285T/YK9OCR286是3.3V工作电压的LVDS串行器/解串器电路，适用于高速、低功耗和大数据吞吐率系统应用。YK90CR285T串行器可实现将28位TTLICMOS输入数据转换成4路LVDS数据，同时输出1路与数据流同步的LVDS时钟信号，YK90CR286T解串器可实现将4路LVDS输入数据转换成28位TTLICMOS数据输出，同时输出1路与CMOS/TTL数据同步的时钟信号。两款电路均通过内嵌宽锁定范围、低抖动性能锁相环提供高速采样时钟完成并串/串并转换。

主要特点

◎ 兼容型号:TI公司DS9OCR285/DS90CR286

◎ LVDS信号摆幅325mV（典型），低EMI，LVDS电平特性符合TIA/EIA 644-1996 LVDS标准

◎ 工作电压:3.3V

◎ 支持20MHz~66MHz时钟频率输入

◎ 所有引出端具有冷备份功能

◎ 最大1.848Gbps ( 462Mbps×4路）的数据吞吐率

◎ 封装形式:TSSOP56

◎ 功耗@66MHz:串行器≤198mW，并行器≤378mW

◎ 外形尺寸:14.1mm×8.2mm×1.2mm

◎ 低待机模式功耗:串行器≤198uW，并行器≤198uW
